원래 장소:
중국
브랜드 이름:
YUHUI
인증:
ISO9001
모델 번호:
중국 공장에서 네트워크 배선 공구 다 기능적인 가동 가능한 크기는 ODM와 OEM를 받아들입니다
케이블 종료
구리 케이블의 경우, 단말 처리 방식은 RJ45 크리스탈 헤드 및 RJ45 모듈을 장착하는 두 가지 형태로 나눌 수 있습니다.종료는 568A 또는 568B에 따라 올바르게 가공되어야 합니다 (이 문제는 케이블 검증에서 설명됩니다)현재, 다양한 케이블 제조업체의 RJ45 모듈은 도구 없이 설치 될 수 있으며, 일부에는 철도 도면을 위한 특수 도구가 필요합니다.그들은 다목적이어야 하며, 다른 제조업체의 모듈 종료 요구 사항을 충족시키기 위해 사용될 수 있습니다..

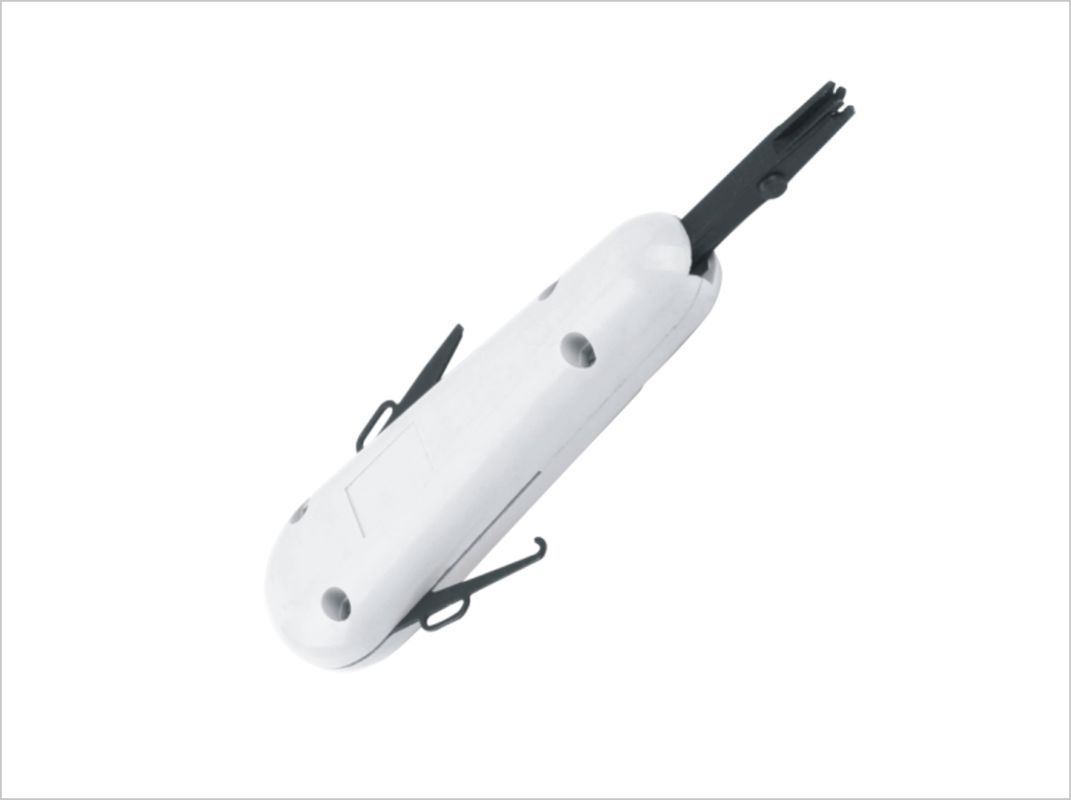

BI-3548500 다목적 스레딩 칼
(1) 모듈 종료
설계 요구 사항에 따라 전선 모드 T568A 또는 T568B를 결정하십시오. 전체 시스템은 전선 중 하나를 선택할 수 있습니다.
케이블의 외부 장갑은 모듈 끝에 단단히 붙어 있어야 합니다.
굽은 짝을 중앙에서 대응하는 장착 슬롯으로 돌리십시오 (머리에서 라인을 분리하지 마십시오):
특수 가닥 가닥 도구 를 사용 하여 칼 가장자리 방향 에 주의 를 기울이십시오.
와이어 커터에는 "고"/"하" 압력 설정이 있습니다. 낮은 설정은 모듈의 연결 핀을 구부리는 것을 피하지만 가닥을 너무 느슨하게 만들 수 있습니다.
마지막으로 잘 배선된 모듈을 배급 프레임 또는 벽 소출에 장착합니다.
(2) RJ45 크리스탈 헤드의 종료
RJ45 커넥터 (일반적으로 크리스탈 플러그로 알려져 있다) 는 적절한 크림핑 도구를 선택하는데 주의를 기울여야 한다.
다른 제조사의 RJ45 플러그에는 다른 고정 압력 접촉점이 있습니다.
BI-3050600 클램프 손잡이 및 다이, 다이를 교체하여 다양한 관절 크림핑을 달성합니다.
BI-3329600 크림 텐저
다기능: 깎기, 껍질, 압력, 강철 몸 톱니, 교체 가능한 크림프 모듈은 RJ45 / RJ11 크리스탈 헤드를 크림프 할 수 있습니다.
단계 (T568B 예를 들어):
라인은 T568B 배선에 의해 정렬되고 정렬됩니다.
결합 된 와이어를 크리스탈 머리에 삽입하십시오. 와이어는 머리의 꼭대기에 대응합니다. 외부 껍질은 크리스탈 머리에 들어가야합니다.
크림핑 톱니에 크리스탈 머리를 넣어
그 다음 점퍼 껍데기를 크리스탈 머리에 삽입
