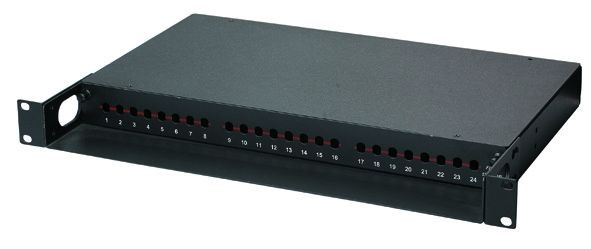

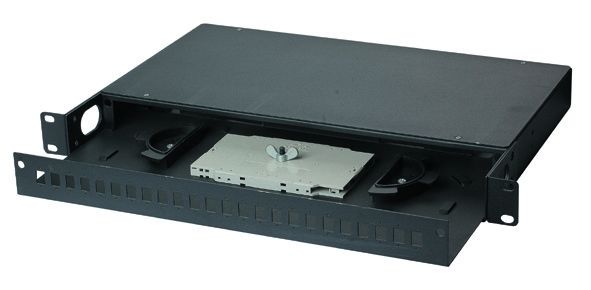

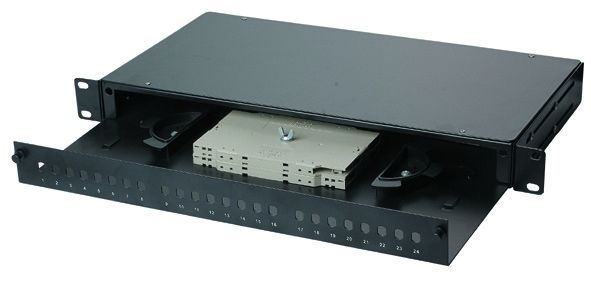

고 기계적 안정성 스플레이싱 광적 패치 패널과 변경 패널 YH1009

광섬유 패치 패널 다기능 공장 유연한 크기 중국에서 ODM 및 OEM YH1009를 받아

광섬유 커넥터
(1) FC형 광섬유 연결 장치
이 커넥터는 일본 NTT에서 처음 개발되었습니다. FC는 Ferrule Connector의 약자이며 외부 강화 방법이 금속 수갑을 사용하는 것을 나타냅니다.그리고 고정 방법은 턴버클입니다.가장 초기, FC형 커넥터, 세라믹 핀 부트 엔드 C C의 사용. 그러한 커넥터는 간단한 구조, 조작이 쉽고 제조가 쉽습니다.섬유 끝면은 미세먼지에 상대적으로 민감합니다., 그리고 프레넬 반사 발생 가능성이 있습니다. 따라서 반환 손실 성능을 향상시키는 것이 어렵습니다. 나중에,이 유형의 커넥터는 구형 부트 엔드 얼굴의 핀 (PC) 을 사용하도록 수정되었습니다., 외부 구조가 변하지 않아 삽입 손실과 반환 손실 성능이 크게 증가했습니다.
(2) SC 섬유 커넥터
이것은 NTT 일본에서 개발한 광섬유 커넥터입니다. 하우징은 직사각형이며, 사용 된 핀과 결합 수갑은 FC 타입과 동일한 크기입니다.핀의 끝면은 대부분 PC 또는 APC 유형 깎는· 고정 방법은 플러그 및 핀 잠금 유형을 사용하는 것입니다, 회전 할 필요가 없습니다. 이러한 커넥터는 저렴하고 삽입하고 꺼내는 것이 쉽습니다, 삽입 손실의 작은 변동이 있습니다.높은 압축 강도, 그리고 높은 설치 밀도.
ST 및 SC 인터페이스는 광섬유 커넥터의 두 종류이다. 10Base-F 연결의 경우 커넥터는 일반적으로 ST 타입이다. 100Base-FX의 경우 커넥터는 대부분 SC 타입이다.ST 커넥터의 코어는 노출되어 있습니다, 그리고 SC 커넥터 코어는 커넥터 안에 있습니다.
(3) 바이코닉 커넥터
이러한 유형의 광섬유 커넥터 중 가장 대표적인 것은 미국 벨 연구소에서 개발되었습니다.그것은 두 정밀 폼 끝과 절단 된 피침 모양의 실린더 플러그와 내부의 이중 피침 플라스틱 수갑으로 구성됩니다.카트리지의 접착 부품이 구성되어 있습니다.
(4) DIN47256 광섬유 커넥터
이것은 독일에서 개발 된 커넥터입니다. 이 유형의 커넥터에서 사용되는 핀과 결합 수루는 FC 타입과 동일한 구조적인 크기를 가지고 있습니다. 끝면 처리에는 PC 썰기가 사용됩니다.FC형 커넥터와 비교하면, 그 구조는 더 복잡하고 내부 금속 구조는 과도한 플러그 압력으로 인해 끝 표면의 손상을 피하기 위해 압력을 조절하는 스프링이 있습니다.또한, 이 커넥터의 기계적 정밀도는 높고 따라서 삽입 손실 값은 작습니다.
(5) MT-RJ 커넥터
MT-RJ는 NTT가 개발한 MT 커넥터에서 시작되었으며 RJ-45 타입 LAN 전기 커넥터와 동일한 랩 메커니즘을 가지고 있습니다.그것은 광 광 송수신기와 쉬운 통신을 위해 작은 수갑의 양쪽에 설치 된 가이드 핀을 통해 광섬유와 정렬됩니다기계에 의해 연결, 커넥터 끝 얼굴 섬유는 쌍핵 (간격 0.75mm) 배열에 배치되어 데이터 전송을위한 차세대 고밀도 섬유 커넥터입니다.
(6) LC 커넥터
LC 커넥터는 잘 알려진 벨 연구소에서 개발되었으며 사용하기 쉬운 모듈식 잭 (RJ) 락 메커니즘을 사용하여 만들어졌습니다.사용 된 핀과 수면 크기는 일반 SC에 사용되는 크기의 절반입니다., FC, 등, 1.25mm입니다. 이것은 섬유 배포 프레임에 섬유 연결 장치의 밀도를 증가시킬 수 있습니다. 현재, 단일 모드 SFF의 측면에서는,LC 타입의 커넥터가 실제로 지배적인 위치를 차지했습니다., 그리고 멀티모드 측면에서의 응용도 빠르게 증가했습니다.
(7) MU형 커넥터
미니어처 유닛 커플링 (MU) 커넥터는 가장 널리 사용되는 SC 타입 커넥터를 기반으로 NTT가 개발한 세계에서 가장 작은 단일 섬유 커넥터입니다. 커넥터는 1.25mm 지름의 수갑과 자기 유지 장치, 이는 고밀도 장착을 가능하게 하는 장점을 가지고 있다. 1.25mm 지름의 MU의 부싱으로, NTT는 MU 커넥터 시리즈를 개발했다.그들은 광 케이블 연결을 위해 소켓 유형의 커넥터 (MU-A 시리즈) 를 가지고 있습니다.; LD/PD 모듈과 플러그를 연결하기 위한 자기 유지 장치와 간소화된 소켓 (MU-SR 시리즈) 을 갖춘 뒷면 연결 장치 (MU-B 시리즈)광섬유 네트워크의 더 큰 대역폭과 더 큰 용량의 급속한 개발과 DWDM 기술의 광범위한 응용으로, MU형 커넥터 수요도 빠르게 증가할 것입니다.
