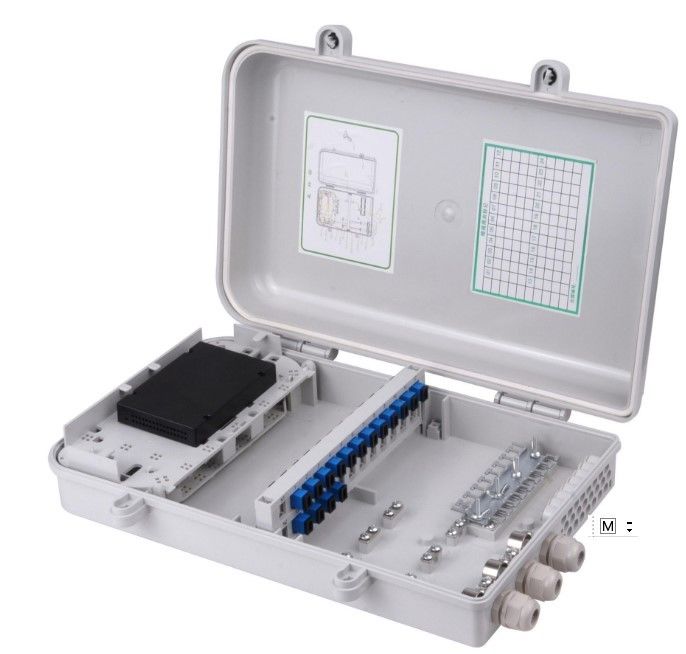

유니폼 컬러 광섬유 분배 캐비닛 고밀도 강한 보호 YH3029

고밀도 강한 강력한 보호와 함께 큰 용량 광섬유 유통 캐비닛 YH3029

제품 조립 전에 다음 항목을 하나씩 검사하여 프로세스를 준비해야합니다.
1.1 구조물은 이 모델의 제품 구조의 요구 사항을 충족하고 19인치, 21인치 및 23인치의 설치 요구 사항을 충족해야 합니다.
1.2 문은 110° 이상의 각도로 유연하게 회전할 수 있어야 한다. 회전 도중 문이 손상되지 않아야 한다. 단위체는 조립 후 충격에 노출되지 않아야 한다.문 잠금 후 큰 흔들림은 없어야 합니다검사 방법: 손으로 밀고 잠금 부드럽게 밀고 당겨, 움직임의 양은 2mm를 초과하지 않습니다
1.3 문과 문, 그리고 문과 프레임 사이의 간격은 2mm를 초과해서는 안 됩니다.
1.4 캐비닛 용접은 단단하고, 용접은 매끄럽고 평평해야 하며, 용접 마모, 균열, 단절, 스래그 스프레이싱, 포어 및 기타 현상이 없어야 하며, 용접은 청소되어야 합니다.의
1.5 상의 표면 처리 후, 페인트 필름의 표면은 뚱뚱하고 밝은 색상, 균일한 색상, 부드럽고 부드럽고, 붓 흔적, 주름, 핀홀, 블러스터,흉터, 흔적, 지문, 자르기 흔적 및 부착은 맨눈으로 볼 수 없습니다. 기계적 불순종과 같은 결함
단위 설치 및 위치 사양
캐비닛 설치 기둥의 꼭대기에 설치된 1 개의 경보
2 전력 분배 장치 (19인치 설치 요구 사항을 만족) 는 경보 장치 아래에 설치됩니다. AC 및 DC 전력 분배 장치가 동시에 설치되면AC 전력 분배 장치가 켜져 있습니다.
3 수직 PDU의 장착 위치는 일반적으로 캐비닛의 뒷쪽에 있습니다. 원칙적으로, 그것은 뒷 문의 오른쪽에 설치됩니다.두 개의 단일 PDU가 있는 경우, 그들은 뒷문에 별도로 설치됩니다. 양쪽.
4 디지털 유닛은 전력 유닛 아래에 설치됩니다. 래크에 두 개 이상의 유닛이 필요한 경우 두 유닛의 공간도 1U (1U = 44.45mm) 이어야합니다.
5 AC 및 DC 스위치 보드는 고객의 요구 사항에 따라 캐비닛 뒤에 설치 될 수 있습니다
6 케이블 묶기 플레이트는 디지털 유닛 몸체 뒤에 설치됩니다, 그리고 위치는 디지털 유닛 몸체의 뒷부분의 밑에 있어야합니다.디지털 배선 단위는 양쪽에 설치 될 수 있습니다.케이블 타이 플레이트는 공유됩니다.
7 광섬유 유닛은 디지털 유닛 아래에 설치되어 있으며 디지털 배선 유닛과 1U 이상의 장착 간격을 가져야합니다.두 개 또는 더 많은 단위를 필요로하는 랙이 있다면, 두 단위가 하나씩 설치 될 수 있으며, 다음을 설치 할 수 있습니다. 고객의 요구 사항에 따라 섬유 코일 단위를 조립
8 케이블 을 넣을 때, 케이블 고정판 은 캐비닛 과 섬유 유닛 위 에 설치 됩니다. 케이블 을 케이블 에 삽입 할 때,케이블 고정판은 캐비닛 아래와 섬유 유통 장치 아래에 설치되어야 합니다.동시에, 케이블 고정판에주의를 기울여야 합니다. 케이블의 방향에 일치하는 역으로 설치할 수 없습니다.섬유 케이블 고정판과 섬유 유통 장치가 같은 수준에있을 수 없습니다., 장애를 피하기 위해 90mm 이상 떨어져 있어야 합니다; 바 집합 및 캐비닛의 측면에 설치 된 케이블 고정판의 설치 경우, 설치 위치는 동일합니다
9 디지털 케이블 단위 를 양쪽 으로 설치 할 때, 캐비닛 뒤쪽 에 있는 케이블 고정판 을 방해 하지 않도록 주의 하십시오. 위치 는 필요 에 따라 조정 될 수 있습니다.
10 전원 소켓은 케이블을 공급할 때 케이블 고정판 아래에 설치됩니다.전원 소켓은 케이블이 케이블 아래에 있고 위치가 케이블 고정판보다 높을 때 캐비닛의 뒷부분의 상단에 설치됩니다.
11 섬유 코일 단위 아래에 설치된 통합 전선 단위
12 디지털 유통 단위 및 통합 배선 단위 캐비닛에 연결 된 지상 케이블
고객 요구에 따라 13 층 설치 거리, 고객이 요구하지 않는 경우, 나머지 공간에 평균 분포 및 설치
14 팬 모듈은 캐비닛의 맨 위에 중심입니다
15 단일 케이블 도관 또는 넥타이 보드는 원칙적으로 뒷 문 (카비닛 뒷 문) 의 왼쪽에 설치됩니다. 두 개 이상의 케이블이있는 경우다른 하나는 캐비닛의 왼쪽에 설치됩니다 (카비닛의 앞 문을보고).
