원래 장소:
중국
브랜드 이름:
YUHUI
인증:
ISO9001
모델 번호:

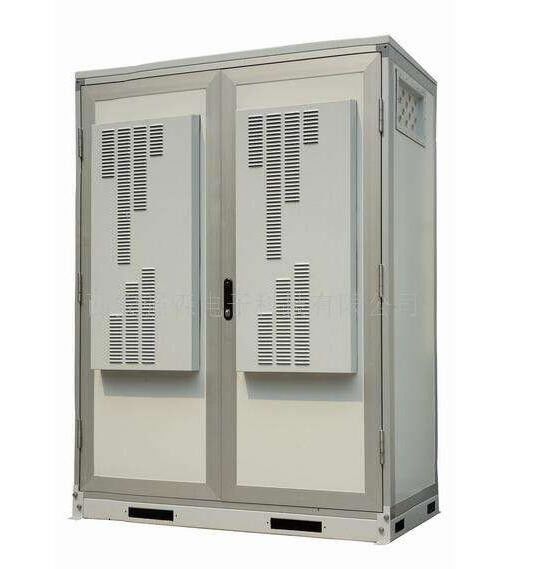

물 증거 가동 가능한 크기 전자기 커뮤니케이션 선반 내각 YH06
배선 원리
케이블링 트러그: 캐비닛에는 설치된 장비에 따라 수평 및 수직 트러그가 장착되어 있습니다. 수직 케이블링에 대한 고정 구멍의 설계는 더 좋습니다.그리고 수평 방향은 수직 방향을 고려할 때 고려되어야 합니다.이 잘 캐비닛에 다양한 방향으로 케이블을 고정 할 수 있습니다. 슬롯은 평평하고, 왜곡되지 않아야 합니다, 그리고 내부 벽은 부드럽고 burrs로부터 자유로워야 합니다.트렁킹 연결은 중단 없이 연속되어야 합니다.각 줄기의 고정점은 두 개 이상일 수 있다. 각 구석, 가지 및 끝에는 고정점이 있어야 하며, 벽에 가까이 고정되어야 한다.인터페이스가 직선과 단단해야 합니다, 그리고 갈라기 덮개는 완전하고 평평하며 왜곡이 없어야합니다.
케이블 구부러지기 반지름이 너무 크지 마세요.
배선 건설에서, 배선 트러그의 제한된 공간으로 인해, 그러한 굴곡 반지름은 매우 쉽게 발생하지만, 국가 관련:GB50311/GB50312 및 EIA/TIA 568B ISO/IEC 및 기타 표준, 휘어진 쌍 접힌 곡선은 엄격히 요구됩니다. 케이블의 굽기 반지름은 케이블 자체의 굽기 반지름의 8 배를 초과해서는 안됩니다. 분명히,그림의 구조는 표준화되지 않았습니다.그 결과 케이블의 성능이 떨어집니다. 시간이 지남에 따라 시간이 지남에 따라 과도한 구부리는 케이블의 전기 성능을 파괴 할 수 있습니다.보호 케이블의 외부 껍질 층은 단기간에 나타나지 않지만, 외부 껍질의 수명은 날씨와 온도와 같은 객관적 조건의 변화로 인해 크게 짧아지며 케이블의 수명에 영향을줍니다.
강한 전기와 약한 전기를 분리합니다. 통신 케이블은 전력 케이블과 다릅니다. 전력 케이블이 전자기파를 생성하면,통신 케이블의 통신 성능에 영향을 미치고 데이터 혼란을 일으킬 것입니다.이것은 정상적인 의사소통을 방해합니다.
캐비닛 케이블링은 너무 많은 케이블 리드밴스 미만되어서는 안 됩니다.
묶여있는 케이블은 단단히 묶을 수 없습니다.
표준적이고 깔끔한 케이블링은 전체 방과 수평 영역의 외관을 높여 전체 시스템이 아름답게 보이지만 통신 케이블 코어는 일반적으로 괜찮습니다.여러 줄의 케이블이 서로 연결되면, 너무 단단히 묶여 있다면, 크로스 스톡이 쉽게 발생합니다. 이것은 케이블 자체를 잃는 가치가 없습니다. 또한 케이블이 오랫동안 단단히 긴장되면,케이블의 외부 껍질은 쉽게 깨질 수 있습니다..
케이블 관리 보드는 여러 케이블에 사용됩니다.
각 캐비닛의 위쪽과 아래쪽에는 4개의 먼지 방지 입구 구멍이 마련되어 있으며, 앞쪽과 뒷쪽에는 2개의 입구 구멍이 마련되어 있습니다. 전력 케이블 2개와 데이터 케이블 2개를 가져가십시오.캐비닛 철이 케이블을 긁어내지 않도록 먼지 예방을 위해 스폰지와 고무 패드를 사용.
설치 후, 방화 진흙은 방화용으로 사용되어야 합니다.
바닥 아래의 모든 통신 케이블은 PVC 파이프로 보호되어야 합니다. 바닥 아래의 모든 케이블에서 모든 3M는 PVC 파이프에 태그되어 사용되어야 합니다.
케이블 설치는 N + 1 과잉을 사용하여 수행되어야합니다. 하나 이상의 예비 케이블 세트가 예약되어야합니다.
