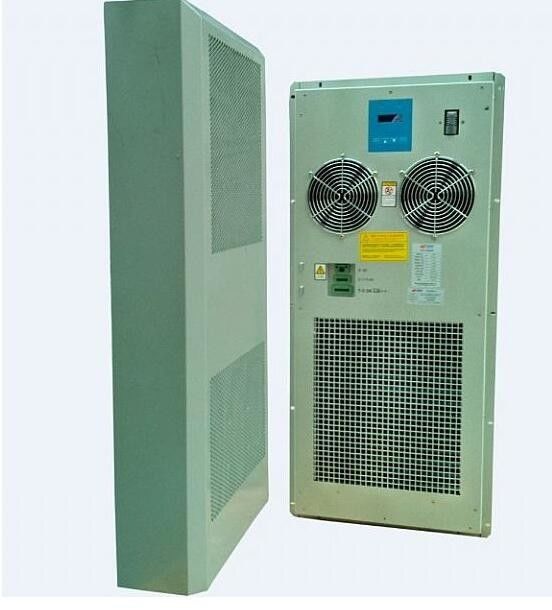

충격 저항 통신 랙 캐비닛 지진 설계 건설 YH9002

유연한 크기의 전기 자성 격리 통신 래크 캐비닛 YH9002

전기 부품 배선 다이어그램 도면
배선 다이어그램은 부품의 전기 원리와 전기 부품의 레이아웃에 따라 그려집니다.그것은 장치의 전체 집합의 연결 관계를 나타내고 전기 설치를위한 기초입니다., 유지보수 및 라인 검사. 배선 다이어그램은 다음 원칙에 따라 그려져야 합니다.
(1) 배선 도표의 단계 다이어그램의 그림은 GB6988.6-1993 "제어 시스템의 기능 다이어그램의 그림"의 규정에 따라되어야 합니다.
(2) 모든 전기 부품 및 그 전선들은 전기 스케마에 따라 문자 기호와 전선 번호로 표시되어야 합니다. terminal number and conductor number in the schematic diagram shall comply with the GB5094-1985 "Project Code in Electrical Technology" and GB4026-1992 "General Requirements for Identification and Application of Alphanumeric Systems for Electrical Equipment Terminal Blocks and Specific Wire Ends." 및 "GB4884-1985 "열열된 와이어 표시" 및 기타 규정;
(3) 전기계획과 달리, 같은 전기 부품의 여러 부분 (접촉, 코일 등) 은 전선 다이어그램에 함께 그려져야 합니다.
(4) 전기 배선 도표 는 항상 얇은 선 으로 그려진다. 두 가지 종류 의 배선 은 전보 및 전보 후 배선 이다. 일반적으로, 배선 은 배선 에 사용 된다.단순한 전기 제어 부품, 구성 요소의 수가 작고 배선 관계는 복잡하지 않습니다. 구성 요소 간의 연결은 직접 그려질 수 있습니다. 복잡한 부품의 경우,전기 부품의 수가 많고 배선이 더 복잡합니다., 일반적으로 배선 슬롯이 사용됩니다. 연결 번호가 각 전기 부품에 표시 될 때까지 구성 요소 간의 연결을 그리는 것이 필요하지 않습니다.
(5) 배선에 사용되는 각종 선수의 종류, 사양, 가로단 면적 및 색상 요구 사항은 배선 다이어그램에 표시되어야 합니다.
(6) 부품 및 외부 회로가 연결될 때, 큰 섹션 선수의 커넥터는 커넥터에 연결되어야 합니다. 다른 사람들은 단말 블록을 통해 연결되어야 합니다.
요약하자면, 위의 요구 사항에 따라 전기 제어 캐비닛의 윤곽의 초상화가 그려져야하며 각 부품의 크기가 추정되어야합니다.그리고 그 다음 윤곽 도면 비율에 따라 그려져야 합니다, 대칭, 아름다움 및 사용 편의성 측면에서 차원의 비율을 조정하는 데 추가 고려해야합니다.전기 제어 캐비닛의 외모가 결정된 후, 컨트롤 캐비닛의 각 부분의 구조 설계는 위의 요구 사항에 따라 수행되어야 합니다.각 측면 문의 캐비닛의 조립 다이어그램과 부품 도면을 그리는, 제어판, 바닥판, 장착 브래킷, 트림 스트립 등을 표시하고 처리 요구 사항을 표시합니다.
마지막으로, 다양한 그림에 따라, 우리는 포괄적으로 전기 제어 캐비닛에 필요한 다양한 부품과 재료를 계산하고 요약 목록, 표준 부품 목록,주요 재료 소비 쿼타 테이블 및 카테고리별로 구매된 완성 부품의 보조 재료쿼타 테이블 등 구매 직원, 생산 관리 부서 장비 필요에 따라 장비 준비, 생산 준비에서 좋은 일을 할 수 있도록그리고 또한 비용 회계를 촉진.
3 캐비닛 설치 및 고정
캐비닛 설치는 장비 설치의 기초이며 표준에 따라 설치되어야합니다.
(1) 캐비닛 설치 전에, 캐비닛의 배기가스 장비가 좋은 상태인지, 장비 팔렛의 수가 완전인지,그리고 롤리와 지지 기둥이 좋은 상태인지.
(2) 캐비닛 모델, 사양 및 설치 장소는 설계 요구 사항을 충족해야합니다.
(3) 캐비닛 설치의 수직 편차는 3mm를 초과해서는 안 되며 수평 오류는 2mm를 초과해서는 안 됩니다. 여러 캐비닛이 나란히 배치되어야 합니다.패널은 동일한 평면과 기준선과 평행해야 합니다.앞쪽과 뒷쪽의 편차는 3mm를 넘지 않아야 하며, 두 개의 캐비닛 사이의 간격은 3mm를 넘지 않아야 한다.서로 일정 거리에 배치되어 줄지어 배치된 장치, 앞면과 뒷면 패널의 편차는 5mm를 초과하지 않아야 한다.
(4) 각종 부품이 떨어지지 않거나 깨지지 않아야 합니다. 페인트가 벗겨지면 미리 페인트를 해야 합니다. 표지판은 완전하고 명확해야 합니다.
(5) 캐비닛 설치가 단단하고 지진적 요구 사항이있을 때 건설 도면의 지진적 설계에 따라 강화하십시오.
(6) 캐비닛은 직접 들어올린 바닥에 설치되어서는 안 됩니다. 기기 바닥 평면 크기에 따라 기반을 만들어야 합니다.밑바닥은 바닥에 바로 고정되어야 합니다., 캐비닛은 밑에 고정되어야 하고, 그 다음 이동 바닥을 놓아야 합니다.
(7) 캐비닛 기판의 채널 스틸의 두께는 50mm 이하입니다.채널 강철은 확장 볼트를 통해 장비 방의 바닥에 고정되고 토지 구리 막과 상호 연결됩니다;
(8) 채널 스틸과 캐비닛은 용접을 통해 안정적으로 연결됩니다. 캐비닛에는 검은 용접 페인트가 없어야합니다. 그것은 미학적으로 적합해야합니다.
(9) 캐비닛이 고정 된 후, 캐비닛의 안정성을 보장하기 위해 앞, 뒷, 왼쪽, 오른쪽을 밀어 넣을 수 없도록하십시오.
(10) 캐비닛 주위 바닥을 절단해야 한다면 절단 기계로 부드럽게 절단하고 절단을 방지하기 위해 부러를 제거하십시오.
(11) 캐비닛 패널을 설치하고 래크 앞에 800mm 공간을 예약. 캐비닛의 뒷면과 벽 사이의 거리는 설치와 건설을 용이하게하기 위해 600mm 이상해야합니다.;
(12) 벽에 장착된 캐비닛은 바닥에서 1200mm 떨어져 있어야 합니다.
(13) 장비 및 부품의 설치는 캐비닛이 배치되고 고정된 후에 이루어져야 하며, 캐비닛에 설치된 장비는 안전하게 장착되어야 합니다.
(14) 캐비닛에 있는 고정 나사, 롤러 및 스프링 롤러는 필요에 따라 고정되어야 하며 놓칠 수 없습니다.
(15) 벽에 장착된 매달린 장치는 바닥에서 최소 300mm의 평평하고 단단한 벽에 설치되어야 하며, 벽에 수평 및 수직으로 유지되어야 합니다.그리고 수직편차는 3mm 미만.
(16) 벽의 구멍은 벽의 내부 벽을 손상시키지 않도록 보호되어야 합니다. 구멍의 깊이는 70mm 미만일 수 없습니다.캐비닛 고정에 사용되는 확장 나사 수는 4개 이상 (6개 이상 C형 캐비닛의 경우)필요한 경우, 지원은 안전과 안정성을 보장하기 위해 캐비닛 아래에 배치되어야합니다.
(17) 바닥에 장착된 캐비닛 설치에 대해, 캐비닛의 개방 방향과 기판을 설치할 때 조작의 편의성을 고려하십시오.배선 부서의 문 열 방향에 우선 순위를 부여합니다.장비 문과 배선 문은 완전히 열어야 합니다.
(18) 캐비닛은 번개 가착으로부터 보호되어야 합니다.
(19) 캐비닛은 설치 후 적절하게 표시되어야 합니다. 로고는 균일하고 명확하고 아름답습니다.캐비닛 케이블의 구멍은 방화 점토로 밀폐되어야합니다.쥐, 곤충, 물, 습기를 막아주는 일을 잘 합니다.
4 케이블
4.1.1 내각의 권한 배열
캐비닛에는 분리 및 교체 가능한 고정 전력 분배 장치 (PDU) 가 설치, 분배, 보호, 분배,및 연결 (출구 또는 터미널) 의 캐비닛 장비 전력같은 캐비닛에서 AC 전력 분배와 DC 전력 분배가 혼합되어서는 안 됩니다 (팬 냉각 팬 전력 분배를 제외하고).
4.1.2 구조 및 설치 요구 사항
전력 분배 장치는 전력 분배, 보호 및 패치링을 통합하는 수직 스트립 모양의 통합 구조를 사용하는 것이 좋습니다. 전면은 제거 할 수 있습니다.패치 모듈과 커넥터 (선화) 를 쉽게 설치하고 교체하는 것; 전력, 분배, 보호 및 분리를 도입하는 구조의 플러그인 부분의 분리 된 부분,전력 분배 장치의 위쪽 또는 아래쪽의 장비의 보호 부분, 플러그인 부분은 여전히 수직 막대기 구조입니다. The installation position of the vertical bar-type integrated power distribution unit or split-unit plug-in unit is generally the rear side of the cabinet (power cable tie bar or outside of the cable channel)특별한 경우, 왼쪽과 오른쪽에 한 개의 전력 배급 장치가있을 수 있습니다 (보증되지 않습니다).
4.1.3 AC 전력 분배 장치
A. 전력 분배 단위는 A와 B의 이중 전원 공급원을 동시에 입력할 수 있어야 합니다.그들은 서로 완전히 독립적이어야합니다 (지식 전선을 포함하여) 그리고 별도로 전원을 공급해야합니다.듀얼 채널 전원 공급 요구 사항이없는 캐비닛의 경우 하나의 전원 공급 장치만 도입할 수 있습니다.
B. 전력 분배 단위의 입력 전력은 일반적으로 단相 3선 전원 (220V) 을 사용합니다. 특별한 경우 3相 4선 전원 (380V) 을 사용할 수 있습니다.그것은 또한 전력 공급 안전에 대한 특별한 요구 사항과 함께 시각화 될 수 있습니다, 4차원 전원 공급 도입을 사용하여.
C. 전원 공급 장치의 입력 터미널은 16 mm2 이하의 케이블을 연결할 수 있는 터미널 그룹으로 장착되어야 하며 필요에 따라 전류 측정 장치를 설치할 수 있다.각 출력 가닥은 장비에 전기 조건을 제공하기 위해 단말기 그룹 또는 소켓으로 장착되어야 합니다..
D. 전류 과잉 및 단류 보호 장치가 각자의 전력 입력을 위해 제공되어야 한다.그리고 각 출력 가닥에 독립적인 과전류 및 단전 보호 장치가 장착되어야 합니다..
E. 보호 장치는 AC 공기 스위치 (보증) 또는 피지 스위치 단속기를 사용할 수 있습니다. 전체 입력 또는 출력 션트의 단계 선에 설치되어 작동 및 교체를 용이하게합니다.그리고 열 분산 요구 사항을 충족보호 장치의 등급은 전체 입력 또는 출력 션트 등급과 일치해야합니다.
‧공기 스위치가 선택된 경우 GB 10963.1의 요구사항을 준수해야 하며, 즉각적인 트리핑 모드는 C 타입 (트리핑 범위>5 In ~ 10 In) 이어야 합니다.
∙ 피지 스위치가 선택된 경우 GB 14048의 요구 사항을 준수해야 합니다.3피지션은 GB/T 13539의 관련 요구 사항을 충족해야 합니다.5, 범위 및 용도 범주는 gG형입니다.
